三偏心蝶閥、中線蝶閥、單偏心蝶閥的不同點在哪?
作者：泵 來源：閥門 發布時間：2021-12-07
中線蝶閥，單偏心蝶閥，雙偏心蝶閥和三偏心蝶閥，這幾種蝶閥通過對閥板轉軸位置的設置改變密封和開啟狀態。
在一樣的情況下，閥門在開啟時閥板與密封脫離所需要的轉角，一個比一個 小，閥門 各個開度下受到扭力一個比一個大。
單偏心蝶閥：為解決同心蝶閥的蝶板與閥座的擠壓?jiǎn)栴}、由此產生了單偏心蝶閥、 構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕 板上下端與閥座的過度擠壓。
中線蝶閥的結構特征為閥桿軸心、蝶板中心、閥體中心在同一位置上。由于蝶板與閥座始終處于擠壓、刮擦狀態、阻距大、磨損快。結構簡單、 方便。為克服擠壓、刮擦 證密封性能、閥座基本上采用橡膠或聚四氟乙烯等彈性材料。

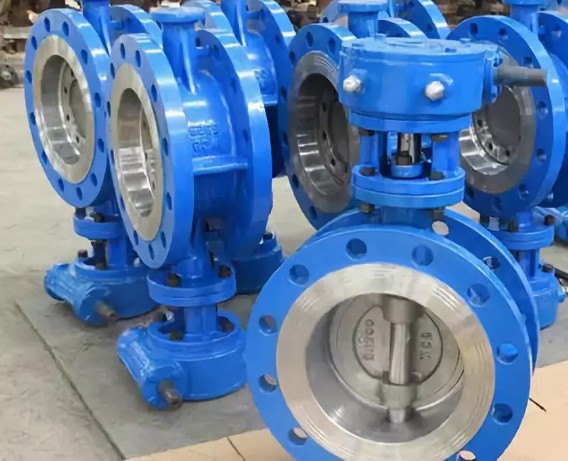

三偏心蝶閥：要耐高溫、必須使用硬密封、但泄漏量大；要零泄漏、必須使用軟密 卻不耐高溫。為克服雙偏心蝶閥這一矛盾、又對蝶閥進行了第三次偏心。而所謂第三次 心，就是密封副的形狀不是正錐，而是斜錐。三偏心蝶閥的獨特之處在于安裝蝶板的閥 是一個三段軸式結構，此三段軸式閥桿兩段軸段同心，而中心段軸中心線與兩端軸線偏 個中心距，蝶板就安裝在中間軸段上。這樣的偏心結構使得蝶板在全開位置時成為雙偏 狀，而在蝶板轉動到關閉位置時則成為單偏心狀。由于偏心軸的作用，在接近關閉時， 向閥座的密封錐面內移進一個距離，蝶板與閥座的密封的密封面相吻合達到可靠的密封
雙偏心蝶閥：在單偏心蝶閥的基礎上進一步改良成型的就是目前應用廣泛的雙偏 閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離閥體中心。雙偏心的效果使閥門 啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象 輕了開啟阻距、降低了磨損、提高了閥座壽命。
