閥門的選擇及設置部位
作者：泵閥 來源：閥門 發布時間：2024-10-18

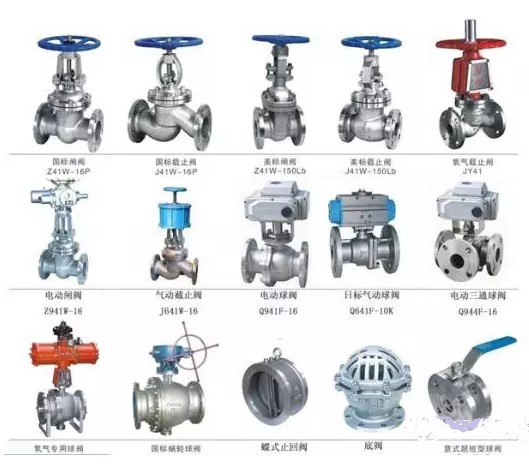

工業生產中配置的閥門種類很多，如何選擇合適的閥門及安裝位置選用呢，請看下面介紹；
一）給水管道上使用的閥門，一般按下列原則選擇：
1、管徑不大于50mm時，宜采用截止閥，管徑大于50mm時采用閘閥、蝶閥
2、需調節流量、水壓時宜采用調節閥、截止閥
3、要求水流阻力小的部位（如水泵吸水管上），宜采用閘板閥
4、水流需雙向流動的管段上應采用閘閥、蝶閥，不得使用截止閥
5、安裝空間小的部位宜采用蝶閥、球閥
6、在經常啟閉的管段上，宜采用截止閥
7、口徑較大的水泵出水管上宜采用多功能閥
二）給水管道上的下列部位應設置閥門：
1、居住小區給水管道從市政給水管道的引入管段上
2、居住小區室外環狀管網的節點處，應按分隔要求設置。環狀管段過長時，宜設置分段閥門
3、從居住小區給水干管上接出的支管起端或接戶管起端
4、入戶管、水表和各分支立管（立管底部、垂直環形管網立管的上、下端部）
5、環狀管網的分干管、貫通枝狀管網的連接管
6、室內給水管道向住戶、公用衛生間等接出的配水管起端，配水支管上配水點在3個及3個以上時設置
7、水泵的出水管，自灌式水泵的吸水泵
8、水箱的進、出水管、泄水管
9、設備（如加熱器、冷卻塔等）的進水補水管
10、衛生器具（如大、小便器、洗臉盆、淋浴器等）的配水管
11、某些附件，如自動排氣閥、泄壓閥、水錘消除器、壓力表、灑水栓等前、減壓閥與倒流防止器的前后等
12、給水管網的低處宜設置泄水閥
三)給水管道的下列部位應設置排氣裝置：
1、間歇性使用的給水管網，其管網末端和高點應設置自動排氣閥
2、給水管網有明顯起伏積聚空氣的管段，已在該段的峰點設自動排氣閥或手動閥門排氣
3、氣壓給水裝置，當采用自動補氣式氣壓水罐時，其配水管網的高點應設自動排氣閥
四）止回閥一般應按其安裝部位、閥前水壓、關閉后的密閉性能要求和關閉時引發的水錘大小等因素來選擇
1、閥前水壓小時，宜選用旋啟式、球式和梭式止回閥
2、關閉后的密閉性能要求嚴密時，宜選用有關閉彈簧的止回閥
3、要求削弱關閉水錘時，宜選用速閉消聲止回閥或有阻尼裝置的緩閉止回閥
4、止回閥的閥掰或閥芯，應能在重力或彈簧力作用下自行關閉
五）給水管道的下列管段上應設置止回閥：
引入管上；密閉的水加熱器或用水設備的進水管上；水泵出水管上；進出水管合用一條管道的水箱、水塔、高地水池的出水管段上。
注：裝有管道倒流防止器的管段，不需在裝止回閥。
