你知道電磁流量計安裝與維護
作者：泵 來源：流量計 發布時間：2021-11-08
儀表維護人員要提高儀表故障判斷能力，要對儀表原理、結構、性能特點更熟悉，但是化工生產中涉及到的流量儀表達到60多種，儀表工如何能維護、控制好儀表的正常運行呢？
一、電磁流量計
電磁流量計是根據法拉第電磁感應定律制成的一種測量導電性液體的儀表。電磁流量計由傳感器、轉換器、電纜連接線三部分組成，缺一不可。如果電纜連接線很短，安裝在流量計殼體內。
電磁流量計有一系列優良特性,可以解決其它流量計不易應用的問題,如臟污流、腐蝕流的測量。
優點：
測量通道是段光滑直管,不會阻塞,適用于測量含固體顆粒的液固二相流體,如紙漿、泥漿、污水等;
不產生流量檢測所造成的壓力損失,節能效果好;
所測得體積流量實際上不受流體密度、粘度、溫度、壓力和電導率變化的明顯影響;
流量范圍大,口徑范圍寬;可應用腐蝕性流體。
缺點：
不能測量電導率很低的液體,如石油制品;
不能測量氣體、蒸汽和含有較大氣泡的液體;
不能用于較高溫度。
二、電磁流量計的安裝要求
安裝場所的選擇
為了使電磁流量計工作穩定可靠，在選擇安裝地點時應注意以下幾方面的要求：
1. 盡量避開鐵磁性物體及具有強電磁場的設備(大電機、大變壓器等)，以免磁場影響傳感器的工作磁場和流量信號。
2. 應盡量安裝在干燥通風之處，避免日曬雨淋，環境溫度應在-20～＋60℃，相對濕度小于85%。
3. 流量計周圍應有充裕的空間，便于安裝和維護。
三、安裝建議
1、 水平和垂直安裝
傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。在水平管道上安裝時，兩個測量電極不應在管道的正上方和正下方。垂直安裝時，流體應自下而上流動。
入口直管段管道應大于5D，出口直管段管道應大于2D。有具體安裝要求的應根據電磁流量計說明書進行安裝。 插入式進口直管段應≥ 20 D ， 出口直管段≥7D(D為傳感器公稱口徑）。

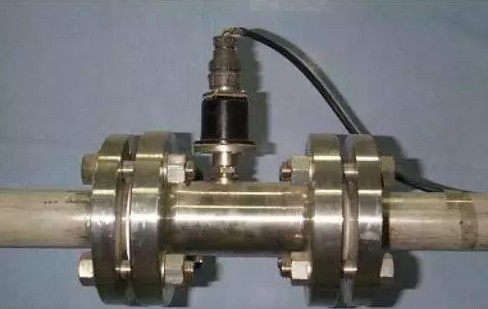

水平管道安裝
垂直管道安裝
2、 按標定方向安裝
流量計傳感器有明確的流量標示時，應按標定方向安裝。
3、 進線口，線纜及穿線管
流量計進線口，線纜及穿線管應有向下的彎曲，并在最低處開口，以免進水，造成短路。
4、 焊接法蘭
流量計安裝時，應先將法蘭焊接好，再安裝流量計，不能直接帶流量計傳感器直接焊接法蘭，以免焊渣將內襯燒壞。
5、 出口為放空時的安裝
當出口為放空狀態時，傳感器不應安裝在管道放空之處，應安裝在較低處。傳感器安裝在管道下方處時，應保證傳感器內被液體充滿，不能出現空管狀態。
6、 串聯安裝和平行安裝
如果有幾個傳感器需要按順序串聯在同一管道上，每個傳感器之間的距離至少應為2個傳感器的長度。
如果兩個以上的傳感器彼此并行安裝，傳感器的距離必須大于1m。
7、 確保滿管安裝
電磁流量計測量管必須滿管狀態，不能出現非滿管狀態。 如管道存在非滿管或是出口有放空狀態，傳感器應安裝在一根虹吸管上 。
避免安裝在向下的管道上游
避免在管道最高點，易集聚氣泡
8、 彎管、閥門和泵之間的安裝
為保證測量的穩定性，應在傳感器的前后設置直管段，其長度由下圖給出。如做不到則應采用穩流器或減小測量點的截面積。
為避免負壓，傳感器不能安裝在泵的進水口，而應安裝在泵的出水口。
9、 安裝加旁通管道
在安裝流量計的管道應該有可切斷管道內介質的閥門，方便日常維修、維護。工藝不容許流量中斷時?？稍诎惭b流量計的管道上加旁通管道。
10、 轉換器和傳感器之間距離
轉換器和傳感器之間的信號線不能大于50m，且信號線必須用鍍鋅管套穿。
11、 傳感器的接地措施
傳感器產生的流量信號非常小，在滿量程時也只有幾個毫伏，所以傳感器接地應良好。電磁流量計的接地要求有兩個方面：從電磁流量計的工作原理和流量感應信號電流的回路來分析,傳感器和轉換器的接地端必須與被測介質同電位。
接地，以大地為零電位，減少外界干擾。
一般情況下,工藝管道都是金屬管，本身都是接地的,這點要求很容易滿足。但是在外界電磁場干擾較大的情況下,電磁流量計應另行設置接地裝置，接地線采用截面大于5mm2的多股銅線,傳感器的接地線絕不能接在電機或其它設備的公共地線上,以避免漏電流的影響。接地電阻應小于10Ω。
